从塑料颗粒到生命通道：隧道逃生管道的诞生之旅
文章出处：织梦技术论坛 人气：发表时间：2026-01-14
在隧道施工的复杂环境中，隧道逃生管道是守护施工人员生命安全的“生命线”。这款看似简单的管状设施，实则源自微小的塑料颗粒，历经多道精密工序的淬炼而成。本文将带您走进生产车间，揭开从塑料颗粒到隧道逃生管道的神奇蜕变过程，感受科技与安全的深度融合。
第一步：原料甄选——好管始于“一粒料”的严苛标准

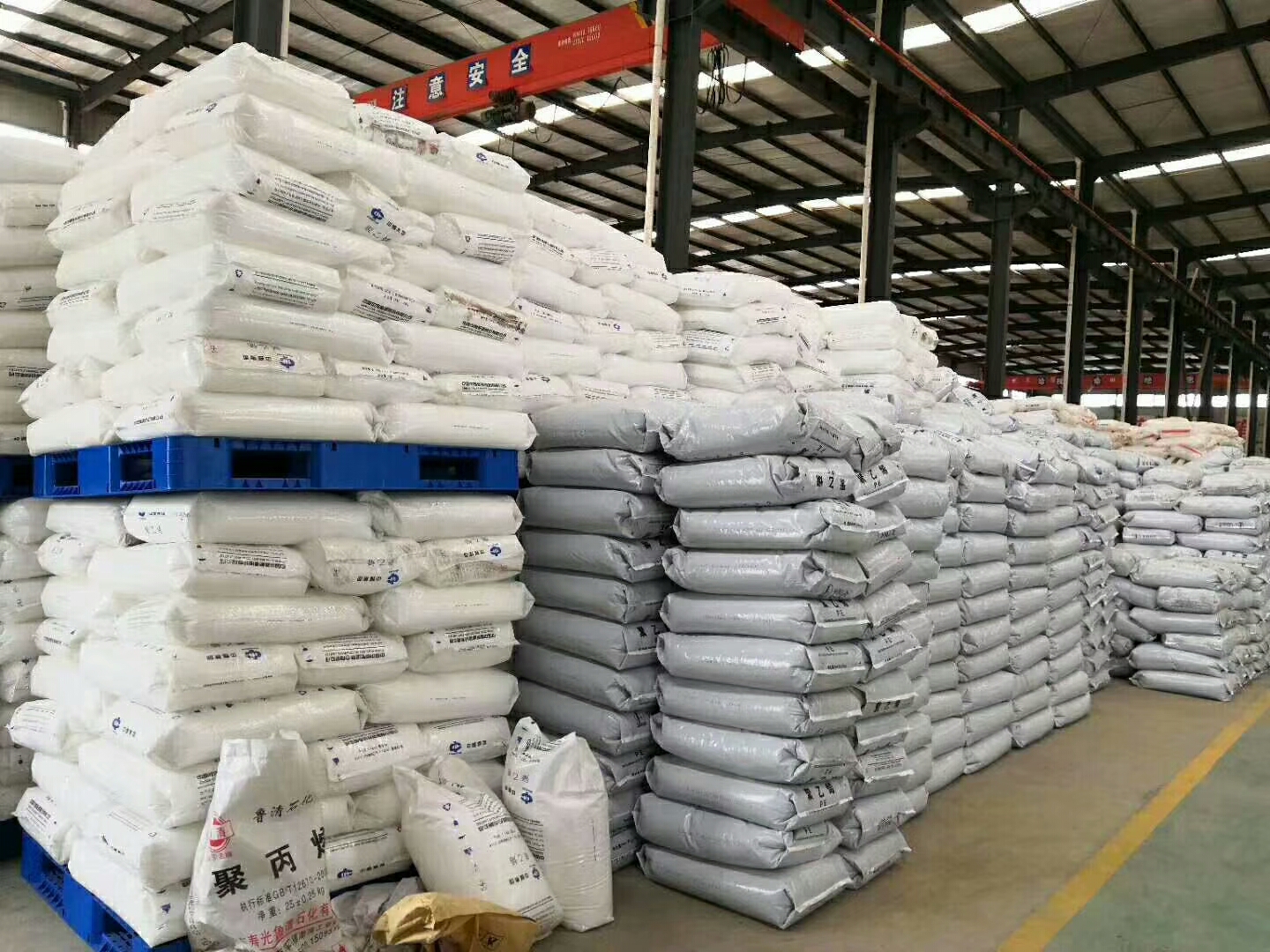

我们郑州阿道新材料选用的高分子量聚乙烯颗粒，平均分子量需达到150万以上，密度不低于300kg/m³，同时要满足熔体质量流动速率≤2.0g/10min（190℃，5kg条件下）、氧化诱导时间≥20min（200℃条件下）等关键指标。此外，为确保管道具备醒目警示效果和长期耐候性，还需加入专用橘黄色母粒及抗老化、抗紫外线助剂，所有原料在投入生产前都要经过干燥处理，含水率需控制在0.1%以下，避免后续加工中产生气泡影响管道强度。
第二步：精准配比与混合——为塑料颗粒“调优脾气”
单一的高分子量聚乙烯颗粒无法完全满足隧道逃生的复杂需求，需通过科学配比加入增强剂、润滑剂等助剂，如同为材料“调配专属配方”。配料环节采用自动化计量系统，严格控制各组分比例，确保每一批混合料的性能一致性。
配料完成后，物料被送入高速混合机，在100~120℃的温度下充分搅拌。高温环境不仅能让助剂均匀渗透到塑料颗粒的空隙中，还能蒸发物料中的水分和杂质。混合完成的物料需立即转入冷混机冷却至40℃左右出料，防止高温导致物料提前塑化或助剂挥发，保障后续加工稳定性。
第三步：挤出成型——核心工艺铸就管道雏形
混合好的物料将进入挤出机，这是管道成型的核心环节。挤出机如同“钢铁熔炉”，通过螺杆的三段式结构（加料段、压缩段、均化段）完成物料的输送、压实、熔融与均化过程。加料段负责稳定送料，压缩段将物料压实并逐步熔化，均化段则确保熔体温度和压力均匀，为后续成型奠定基础。
针对高分子量聚乙烯的特性，挤出机温度需精准控制：加料段温度较低防止物料架桥，压缩段温度逐步升高至170~190℃确保完全熔化，均化段温度略降至160~180℃提升熔体均匀性。熔融的物料通过模头（由芯棒和口模组成）挤压成型，芯棒决定管道内径，口模决定外径，两者的间隙精准控制管壁厚度——常规隧道逃生管道的外径为800mm、壁厚30mm，偏差需控制在±3%以内。
第四步：定型冷却——让管道“精准塑形”不变形
刚从模头挤出的管道还是软趴趴的熔体，需立即进入定型冷却系统“固定身形”。我们采用真空定型法，通过定型套外部的真空泵形成-0.05到-0.08MPa的真空环境，让管道外壁紧紧吸附在定型套内壁上，同时通过喷淋系统喷洒15~25℃的冷却水，快速降低管道温度，使其固化成型。
定型套的长度需根据管道直径科学匹配，确保冷却充分——对于800mm直径的管道，定型套长度通常为管径的5~8倍。冷却过程中，牵引机同步提供稳定牵引力，牵引速度比挤出速度略快1%~3%，既能保证管道连续成型，又能进一步校准管壁厚度，确保尺寸精度。
第五步：切割与连接加工——细节打磨保障使用便捷性

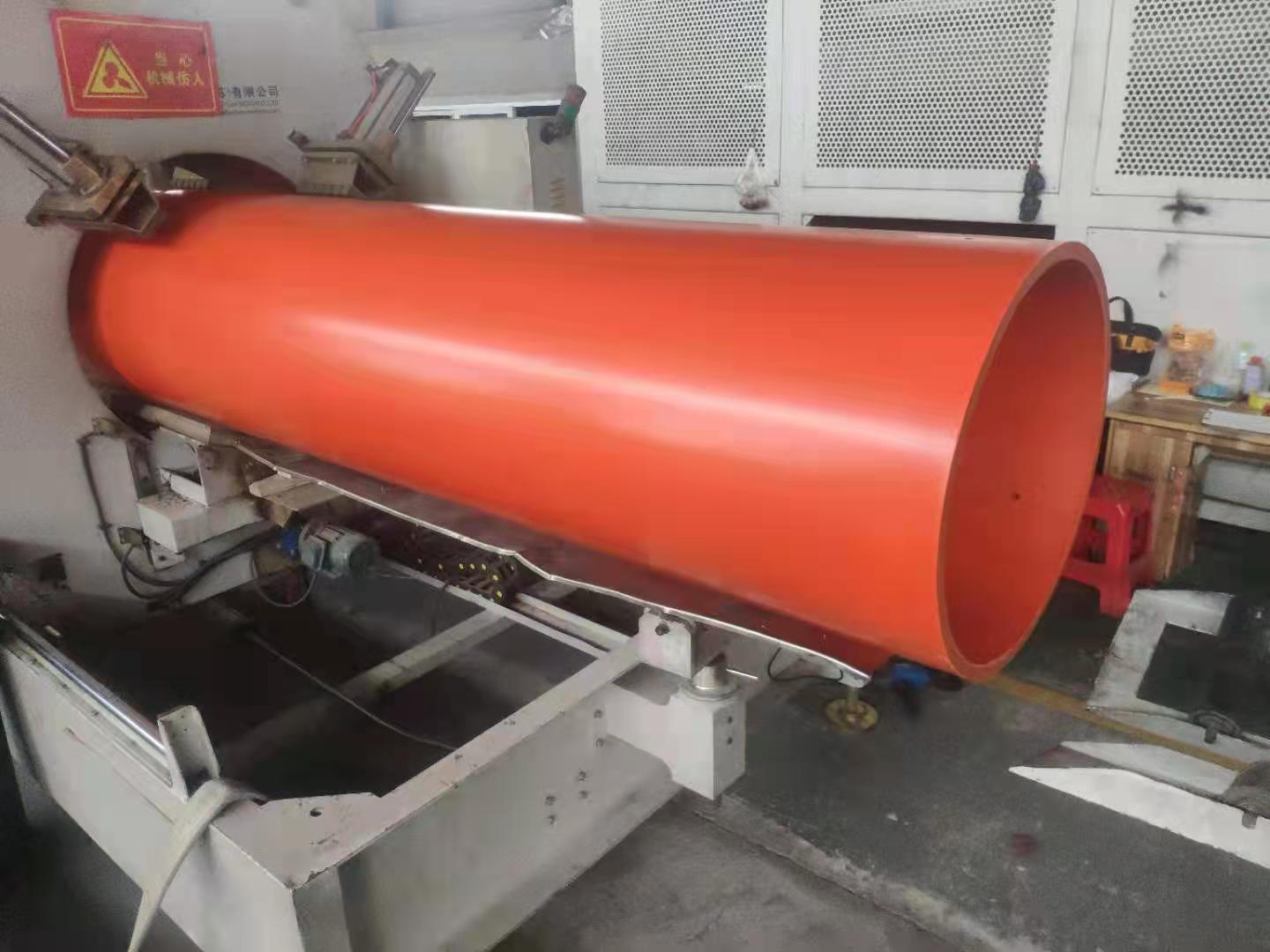

冷却定型后的管道将通过行星切割机进行定长切割，常规隧道逃生管道每节长度为3米，长度偏差控制在±0.5%以内。切割完成后，需对管道端面进行打磨处理，去除毛刺，确保端面平齐、垂直度偏差不超过8mm（针对800mm直径管道），避免安装时出现连接缝隙。
为满足隧道施工中的快速安装需求，管道两端还需加工连接结构，常规采用抱箍连接或链条软连接方式，并配备起吊挂圈，确保现场拆装、搬运便捷——高分子量聚乙烯管道的重量仅为同规格钢管的1/3，配合专用连接部件，单人即可完成基础安装操作。
第六步：严苛质检——层层把关守护生命安全

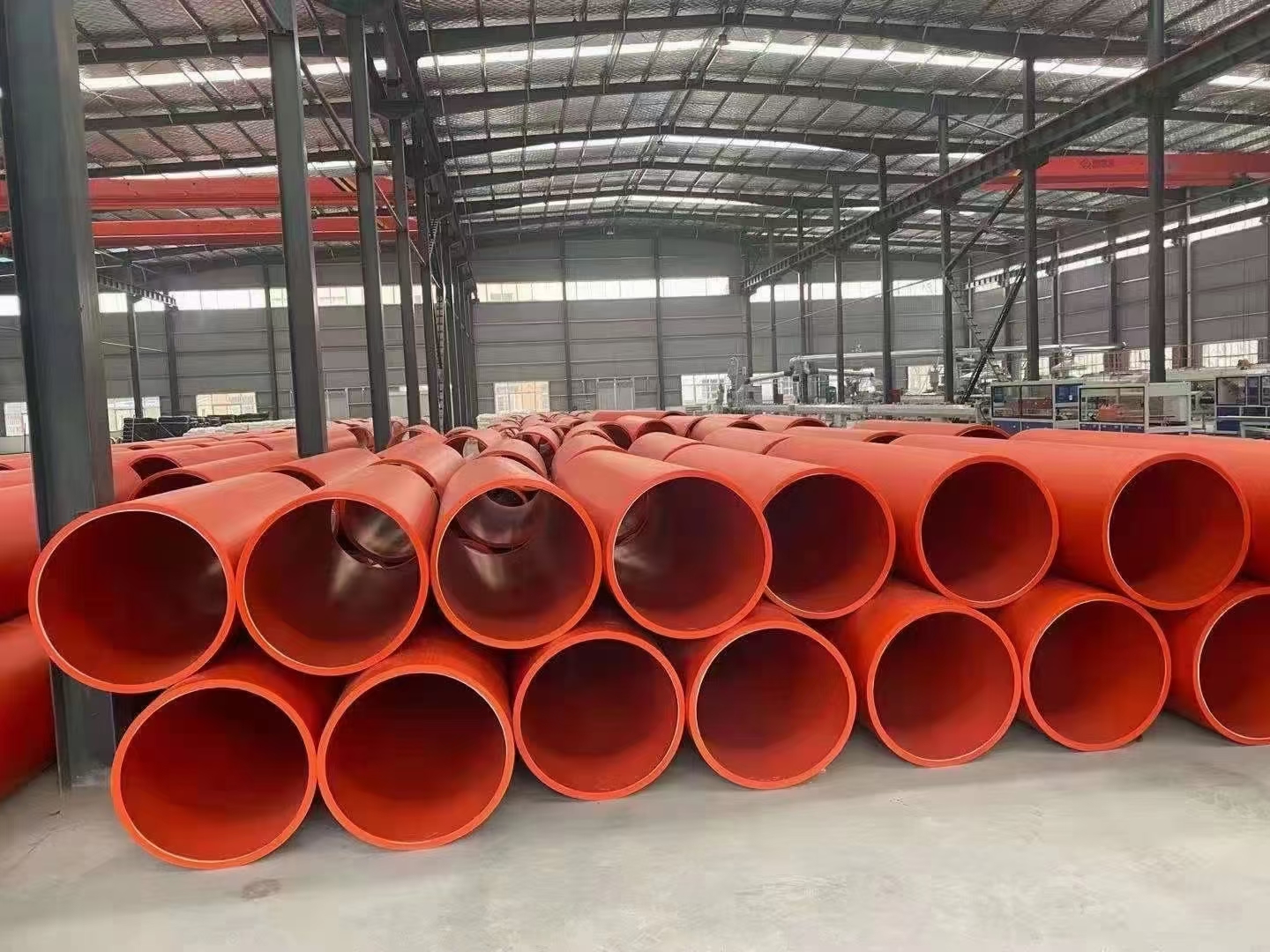

作为生命安全设施，隧道逃生管道的质检标准远超普通管道，每一批产品都需经过多维度检测方可出厂：外观检查确保管道内表面光滑平整，无龟裂、气泡、杂质等缺陷，外表面无明显损伤；尺寸检测通过卷尺、π尺等工具精准测量内径、外径、壁厚及长度，确保符合标准要求；性能检测包括环刚度测试（≥18MPa）、冲击性能测试（500kg落锤7米自由下落无穿透性破坏）、耐低温测试（-40℃环境下保持韧性不脆裂）等关键项目。
此外，还需对管道进行抗渗性测试和老化测试，确保在隧道潮湿环境中使用寿命可达20年以上，且长期使用后仍能保持原有性能，真正成为施工人员的“安全后盾”。
从微小的塑料颗粒到坚实可靠的隧道逃生管道，历经原料甄选、精准配比、挤出成型、定型冷却、加工打磨到严苛质检的全流程淬炼，每一道工序都承载着对生命安全的敬畏。这款集重量轻、韧性高、抗冲击、耐腐蚀等优势于一体的安全设施，不仅是工业制造的结晶，更是隧道施工中守护生命的“隐形卫士”，为每一位施工人员的安全保驾护航。
第一步：原料甄选——好管始于“一粒料”的严苛标准
我们郑州阿道新材料选用的高分子量聚乙烯颗粒，平均分子量需达到150万以上，密度不低于300kg/m³，同时要满足熔体质量流动速率≤2.0g/10min（190℃，5kg条件下）、氧化诱导时间≥20min（200℃条件下）等关键指标。此外，为确保管道具备醒目警示效果和长期耐候性，还需加入专用橘黄色母粒及抗老化、抗紫外线助剂，所有原料在投入生产前都要经过干燥处理，含水率需控制在0.1%以下，避免后续加工中产生气泡影响管道强度。
第二步：精准配比与混合——为塑料颗粒“调优脾气”
单一的高分子量聚乙烯颗粒无法完全满足隧道逃生的复杂需求，需通过科学配比加入增强剂、润滑剂等助剂，如同为材料“调配专属配方”。配料环节采用自动化计量系统，严格控制各组分比例，确保每一批混合料的性能一致性。
配料完成后，物料被送入高速混合机，在100~120℃的温度下充分搅拌。高温环境不仅能让助剂均匀渗透到塑料颗粒的空隙中，还能蒸发物料中的水分和杂质。混合完成的物料需立即转入冷混机冷却至40℃左右出料，防止高温导致物料提前塑化或助剂挥发，保障后续加工稳定性。
第三步：挤出成型——核心工艺铸就管道雏形
混合好的物料将进入挤出机，这是管道成型的核心环节。挤出机如同“钢铁熔炉”，通过螺杆的三段式结构（加料段、压缩段、均化段）完成物料的输送、压实、熔融与均化过程。加料段负责稳定送料，压缩段将物料压实并逐步熔化，均化段则确保熔体温度和压力均匀，为后续成型奠定基础。
针对高分子量聚乙烯的特性，挤出机温度需精准控制：加料段温度较低防止物料架桥，压缩段温度逐步升高至170~190℃确保完全熔化，均化段温度略降至160~180℃提升熔体均匀性。熔融的物料通过模头（由芯棒和口模组成）挤压成型，芯棒决定管道内径，口模决定外径，两者的间隙精准控制管壁厚度——常规隧道逃生管道的外径为800mm、壁厚30mm，偏差需控制在±3%以内。
第四步：定型冷却——让管道“精准塑形”不变形
刚从模头挤出的管道还是软趴趴的熔体，需立即进入定型冷却系统“固定身形”。我们采用真空定型法，通过定型套外部的真空泵形成-0.05到-0.08MPa的真空环境，让管道外壁紧紧吸附在定型套内壁上，同时通过喷淋系统喷洒15~25℃的冷却水，快速降低管道温度，使其固化成型。
定型套的长度需根据管道直径科学匹配，确保冷却充分——对于800mm直径的管道，定型套长度通常为管径的5~8倍。冷却过程中，牵引机同步提供稳定牵引力，牵引速度比挤出速度略快1%~3%，既能保证管道连续成型，又能进一步校准管壁厚度，确保尺寸精度。
第五步：切割与连接加工——细节打磨保障使用便捷性
冷却定型后的管道将通过行星切割机进行定长切割，常规隧道逃生管道每节长度为3米，长度偏差控制在±0.5%以内。切割完成后，需对管道端面进行打磨处理，去除毛刺，确保端面平齐、垂直度偏差不超过8mm（针对800mm直径管道），避免安装时出现连接缝隙。
为满足隧道施工中的快速安装需求，管道两端还需加工连接结构，常规采用抱箍连接或链条软连接方式，并配备起吊挂圈，确保现场拆装、搬运便捷——高分子量聚乙烯管道的重量仅为同规格钢管的1/3，配合专用连接部件，单人即可完成基础安装操作。
第六步：严苛质检——层层把关守护生命安全
作为生命安全设施，隧道逃生管道的质检标准远超普通管道，每一批产品都需经过多维度检测方可出厂：外观检查确保管道内表面光滑平整，无龟裂、气泡、杂质等缺陷，外表面无明显损伤；尺寸检测通过卷尺、π尺等工具精准测量内径、外径、壁厚及长度，确保符合标准要求；性能检测包括环刚度测试（≥18MPa）、冲击性能测试（500kg落锤7米自由下落无穿透性破坏）、耐低温测试（-40℃环境下保持韧性不脆裂）等关键项目。
此外，还需对管道进行抗渗性测试和老化测试，确保在隧道潮湿环境中使用寿命可达20年以上，且长期使用后仍能保持原有性能，真正成为施工人员的“安全后盾”。
从微小的塑料颗粒到坚实可靠的隧道逃生管道，历经原料甄选、精准配比、挤出成型、定型冷却、加工打磨到严苛质检的全流程淬炼，每一道工序都承载着对生命安全的敬畏。这款集重量轻、韧性高、抗冲击、耐腐蚀等优势于一体的安全设施，不仅是工业制造的结晶，更是隧道施工中守护生命的“隐形卫士”，为每一位施工人员的安全保驾护航。
下一篇：没有了 上一篇：隧道逃生管抱箍链接实操指南！（新手也能看懂）
推荐产品
同类文章排行
- 细节把控+运费优化，逃生管3米/6米管装车
- 立冬暖飨，情满阿道——郑州阿道让人文
- 隧道逃生管抱箍链接实操指南！（新手也
- 元旦团圆时，履约不停步！郑州阿道加急
- 情暖乡村！郑州阿道新材料心系孤寡老人
- 筑牢生命防线：隧道逃生管自检测全解析
- 重点工程安全保障：阿道隧道逃生管紧急
- 在隧道施工过程中，安全问题始终是重中
- 隧道施工避坑！逃生管没选对，验收卡壳
- 冬至团圆时，阿道新材料司机师傅风雪兼
